Descrição
Parâmetros de processamento

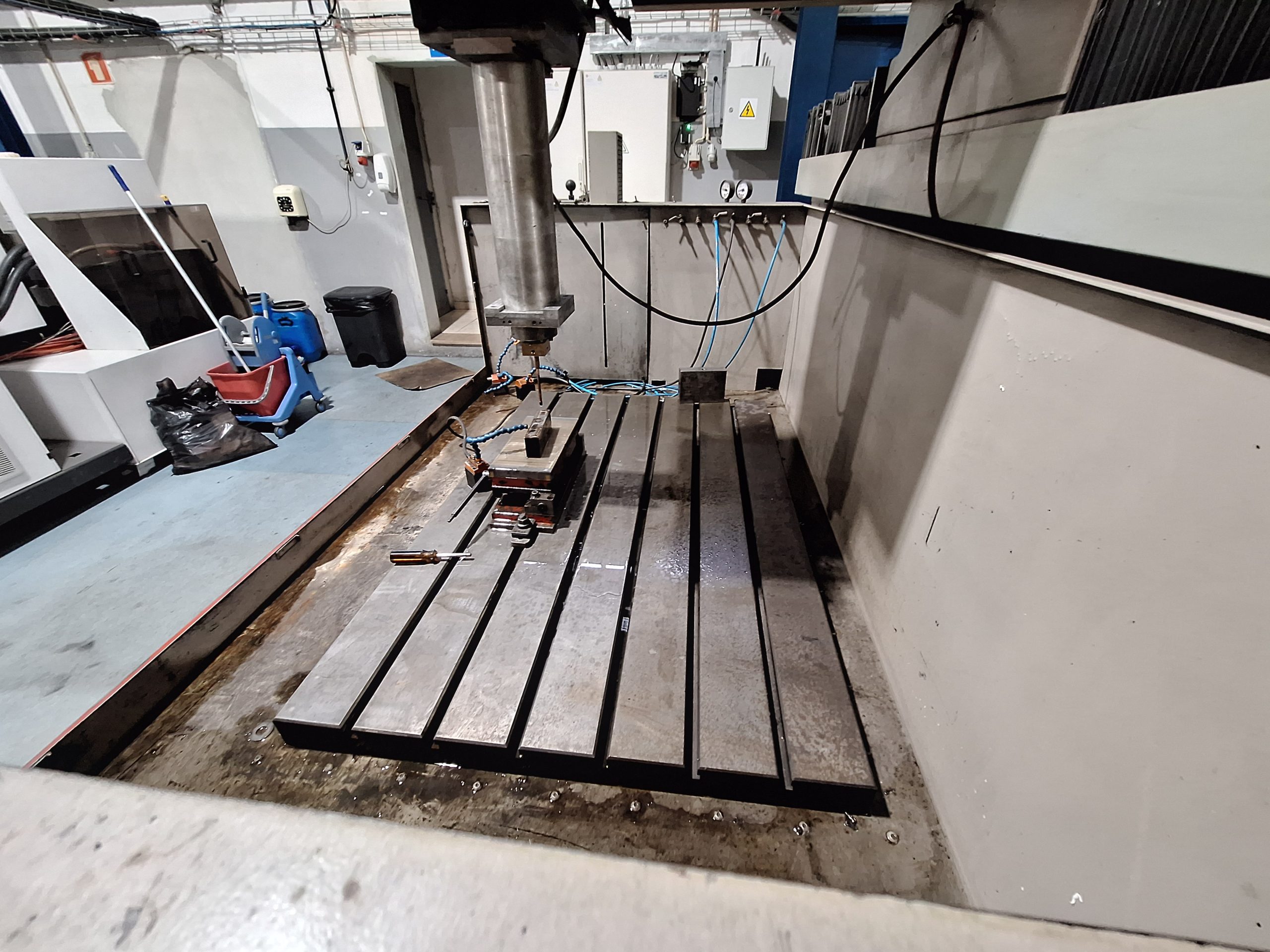

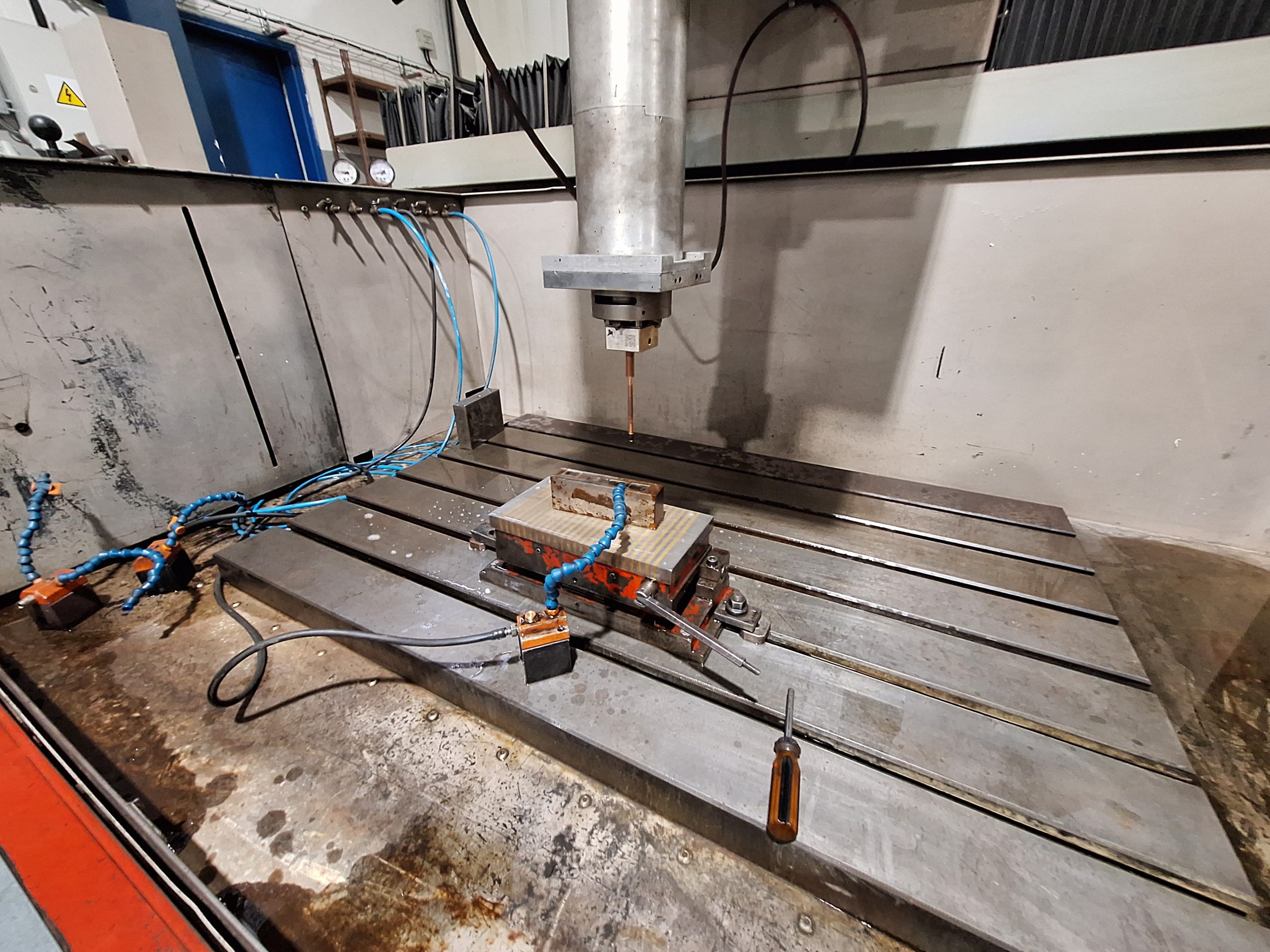

Tamanho da mesa de trabalho:
-
tipicamente ~1000 × 600 mm para a versão 650 (comprimento × largura)
Curso dos eixos (X, Y, Z):
-
X: ~650 mm
-
Y: ~550 mm
-
Z: ~280 + 300 mm (movimento vertical com “elevação útil” combinada)
Peso máximo da peça de trabalho:
-
geralmente até ~2000 kg (capacidade de carga da mesa)

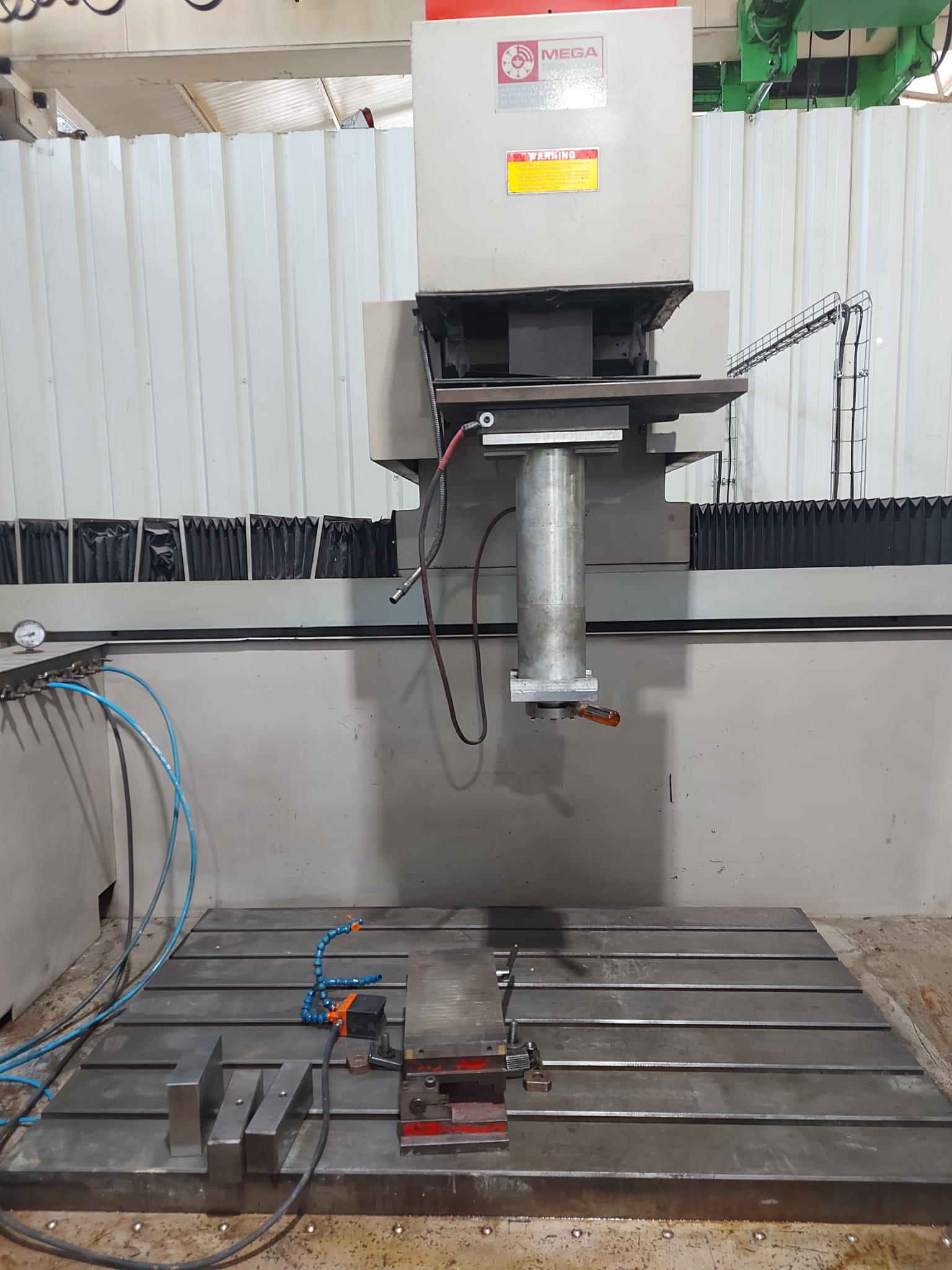

Peso do eléctrodo:
-
até ~150 kg máximo suportado pelo suporte de eléctrodo
Distância eletrodo – mesa:
-
~320 – 900 mm (varia conforme posição do eixo Z)
⚡ Sistema elétrico e performance

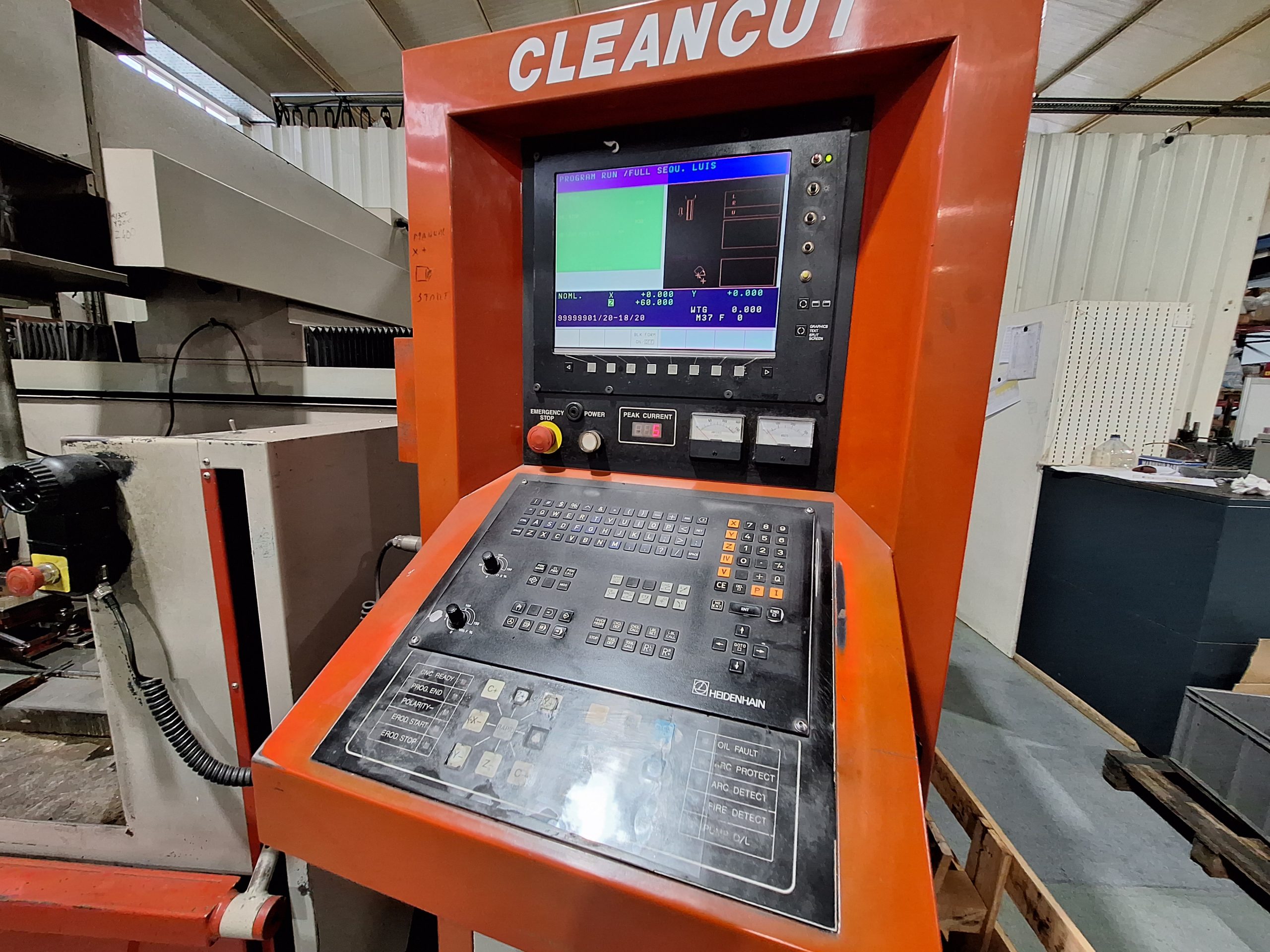

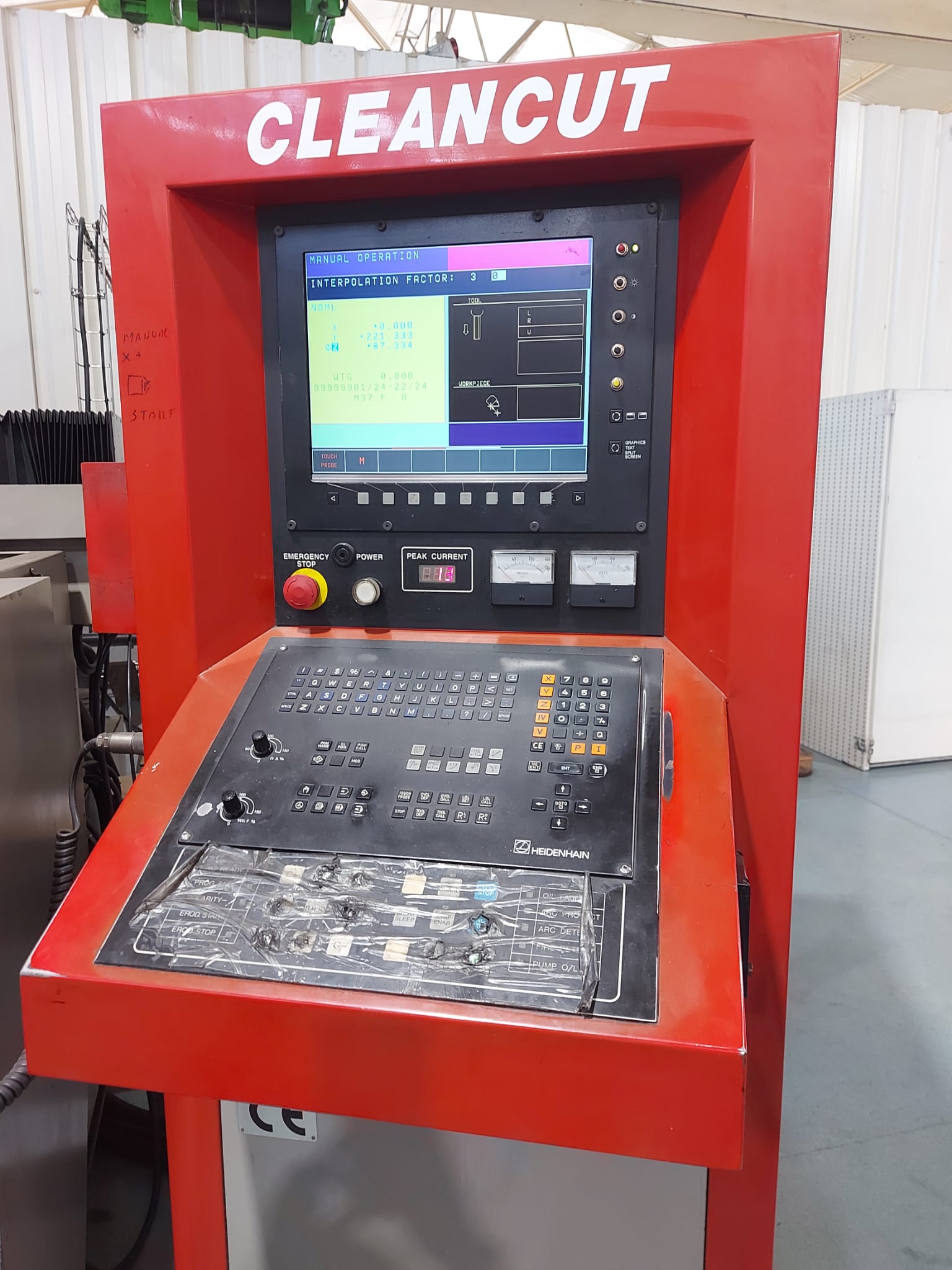

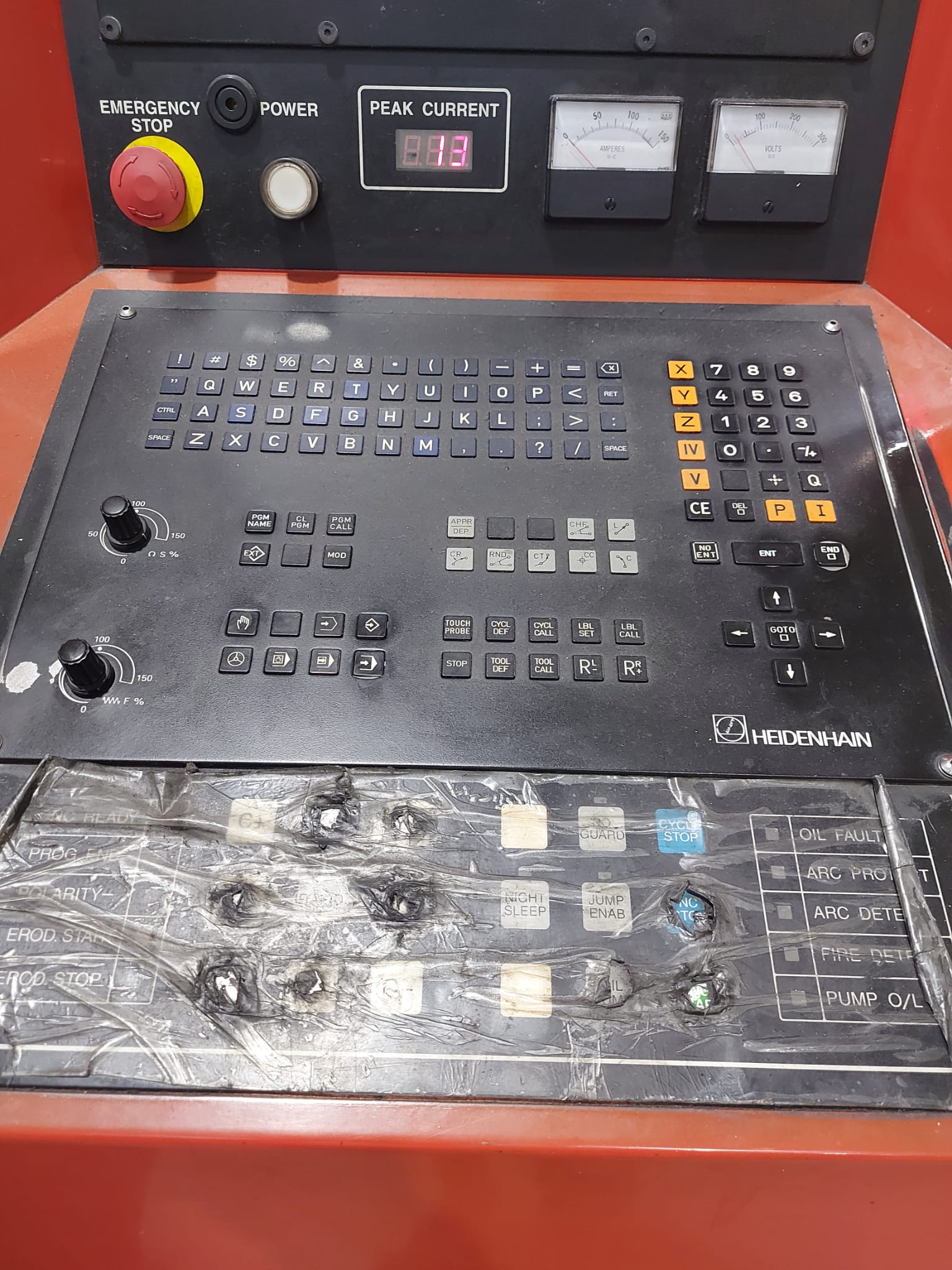

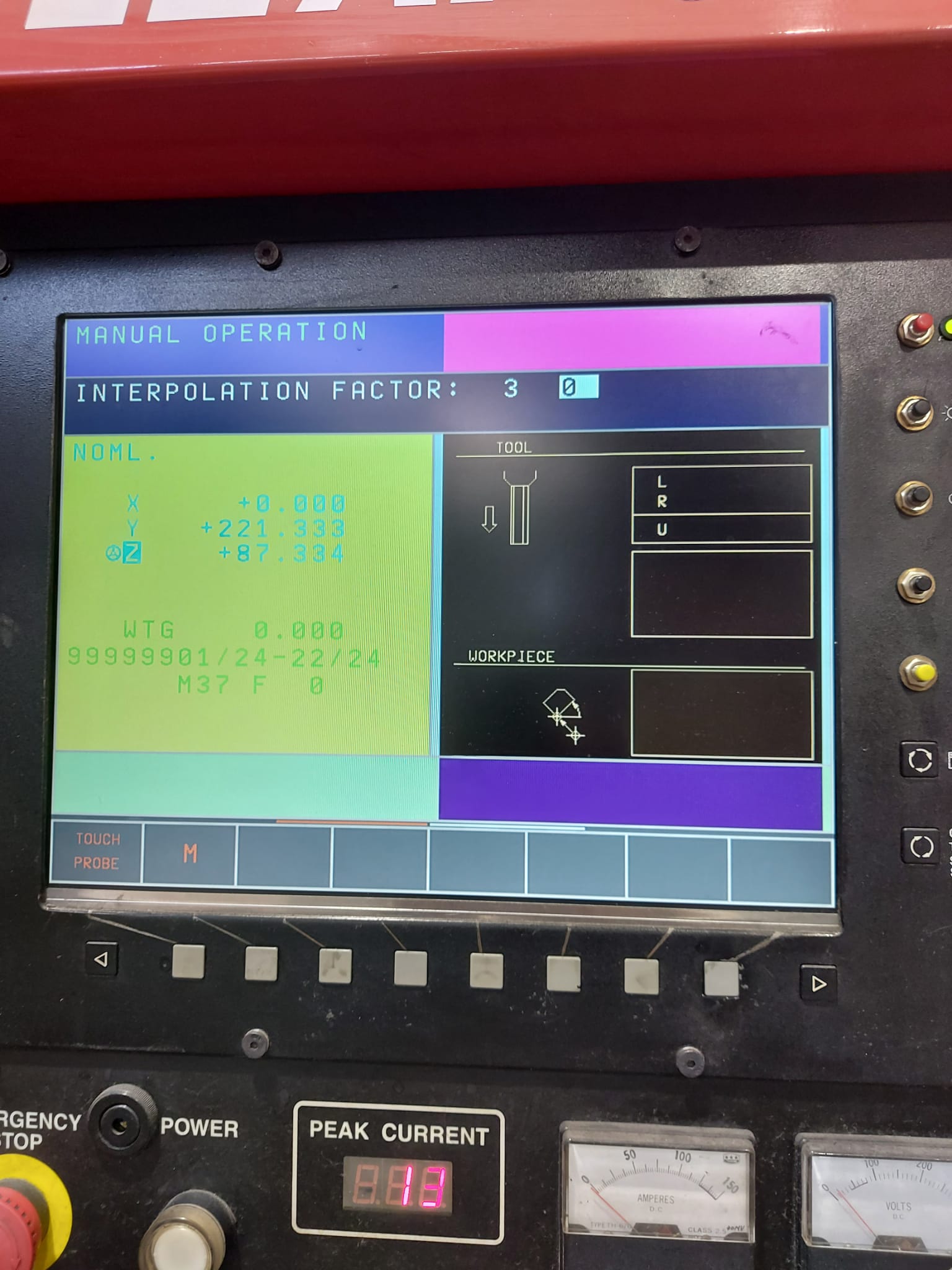

Controlador:
-
CNC com painel e ecrã, muitas vezes LCD TFT (por ex., 15-inch) com funções de programação em segmentos e lógica automática de parâmetros
Corrente de usinagem:
-
~50 A de corrente máxima de descarga para usinagem eficiente
Desgaste do eléctrodo:
-
baixo desgaste típico < 0,2 % durante o processo de EDM
Acabamento superficial:
-
fino, frequentemente até Ra ≤ 0,3 µm, dependendo do material e parâmetros selecionados
Eficiência de corte:
-
valores típicos de eficiência de usinagem ~500 mm²/min em aplicações padrão
