Descrição

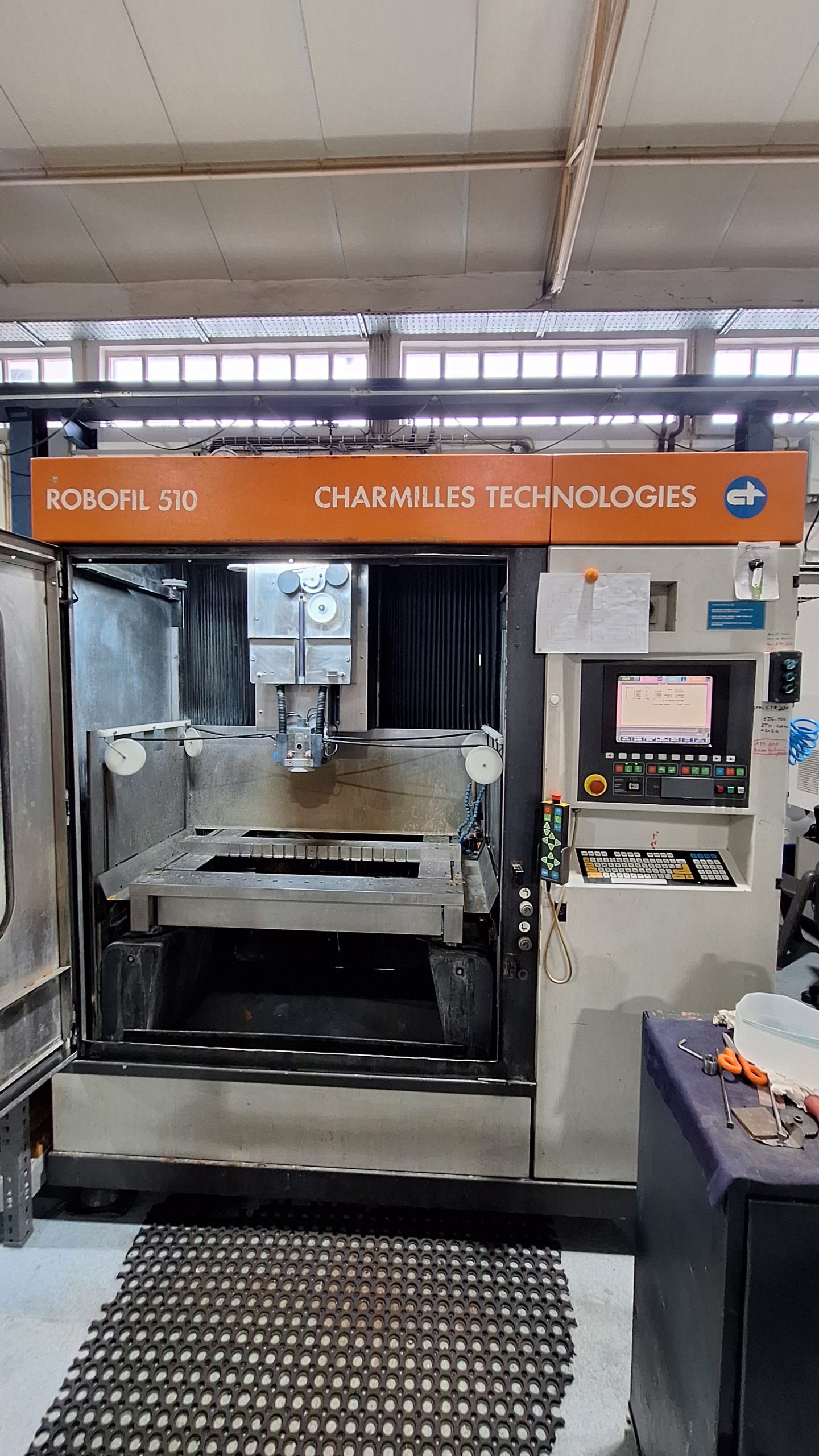

Características principais — Charmilles Robofil 510
🔧 Tipo de máquina
-
Electroerosão por fio (WEDM), CNC com alimentação automática de fio.

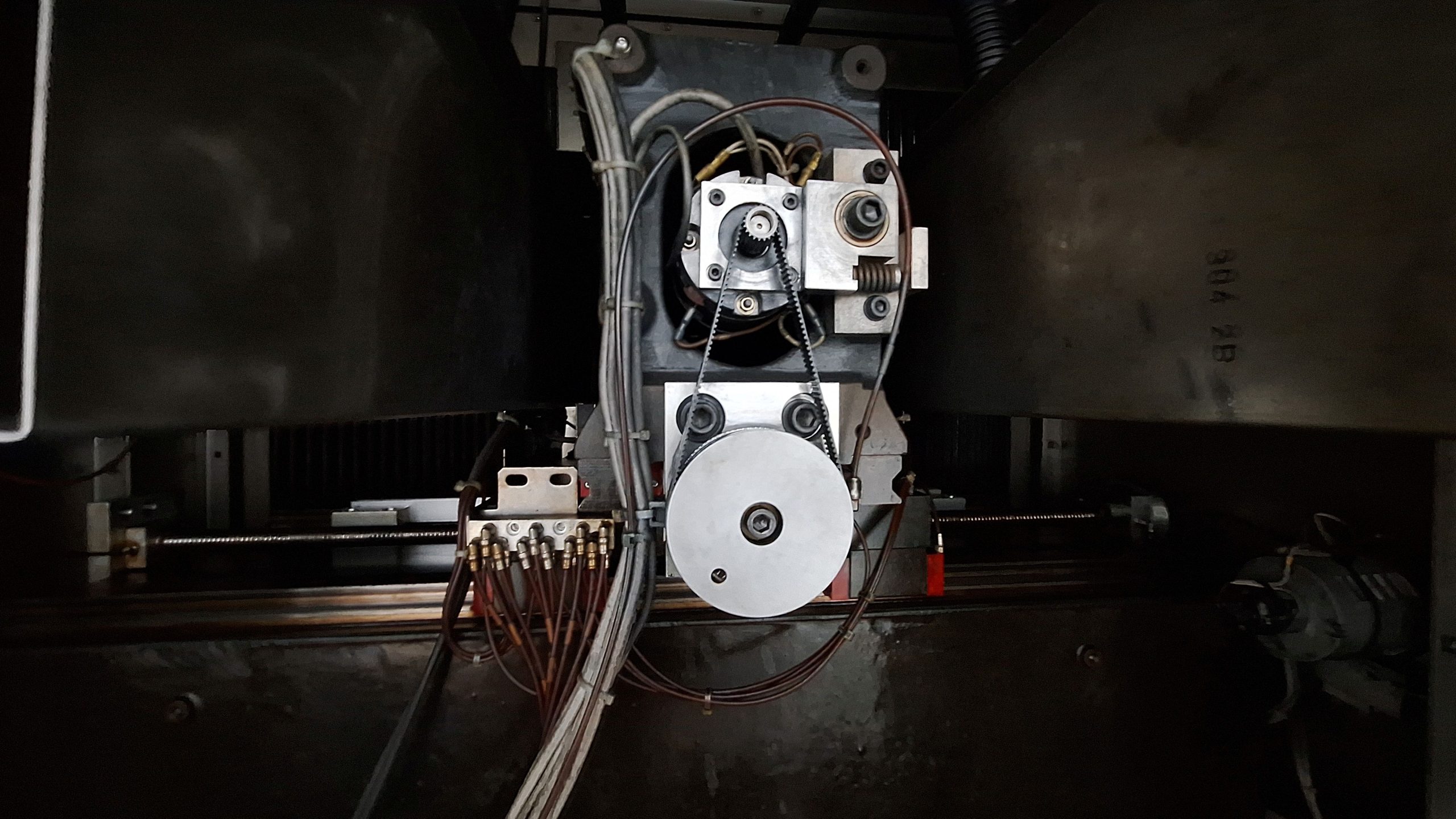

📏 Curso dos eixos
-
Eixo X (longitudinal): ~700 mm
-
Eixo Y (transversal): ~400 mm
-
Eixo Z (vertical): ~400 mm
📐 Dimensões e capacidade de peça
-

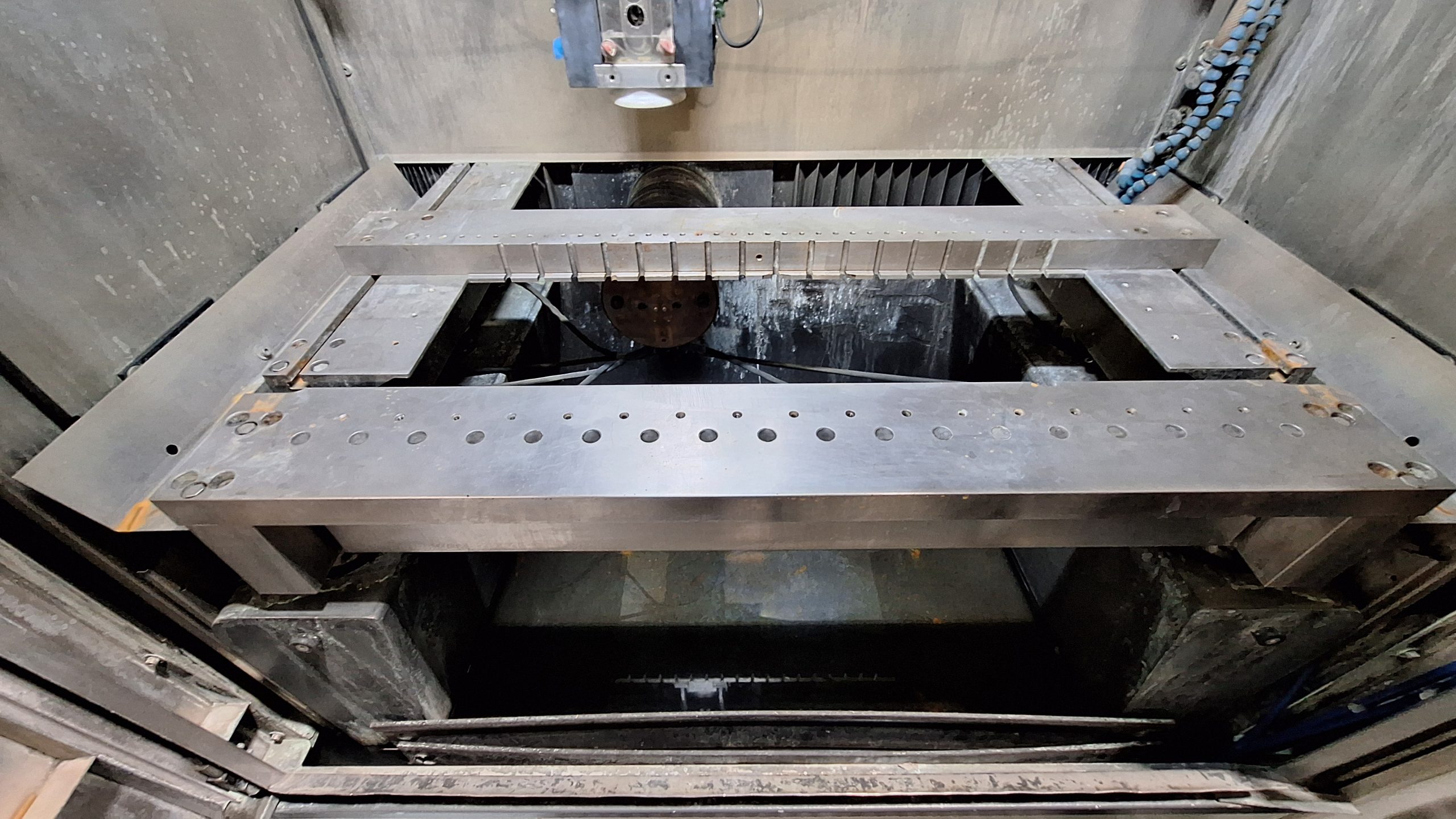

Tamanho máximo da peça: ~1200 × 700 × 400 mm
-
Peso máximo da peça: até ~2000 kg (varia conforme configuração)

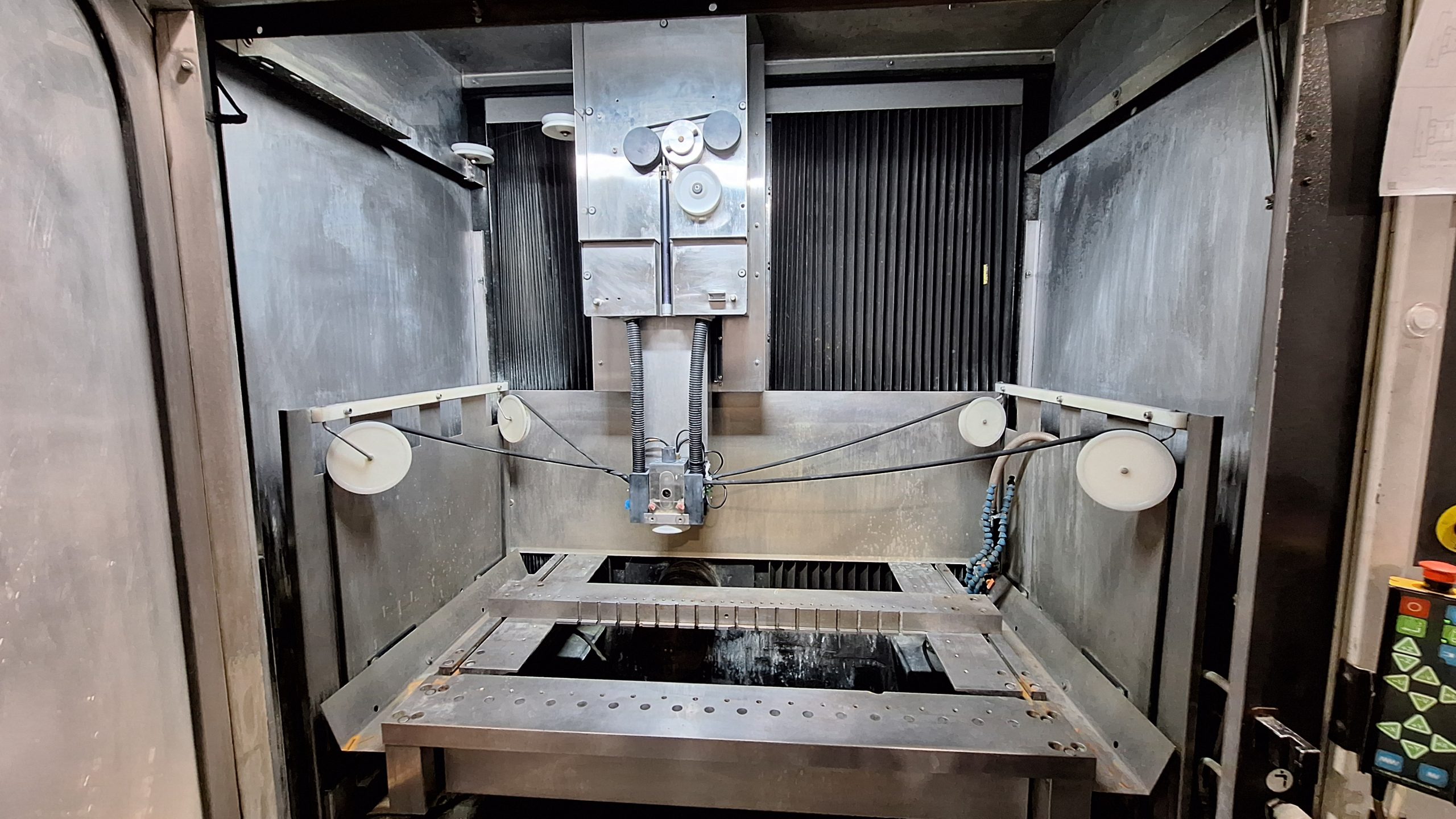

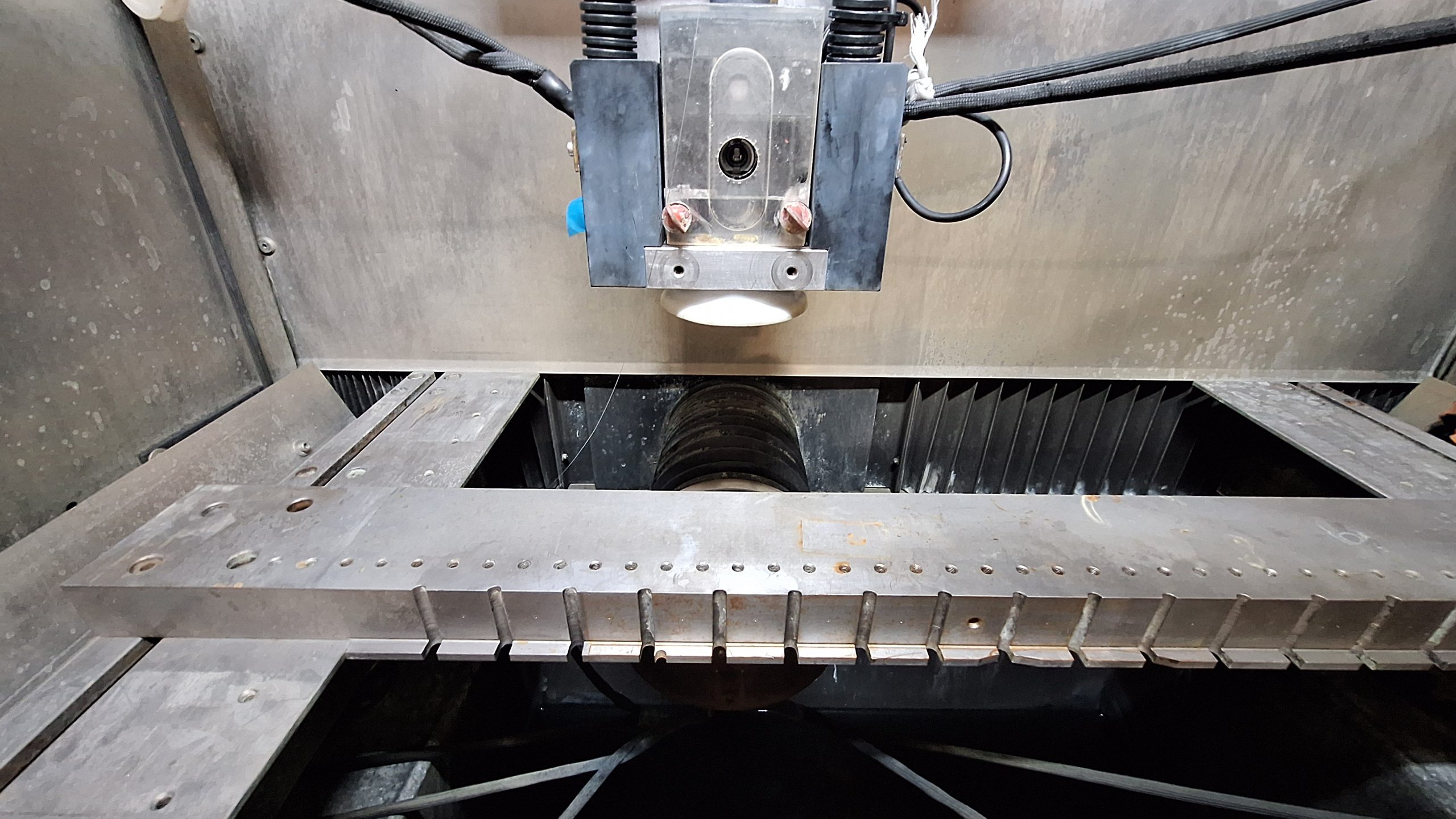

🧵 Fio de corte
-
Diâmetro do fio: 0,1 – 0,3 mm
-
Ângulo de conicidade ajustável até ±30°
-

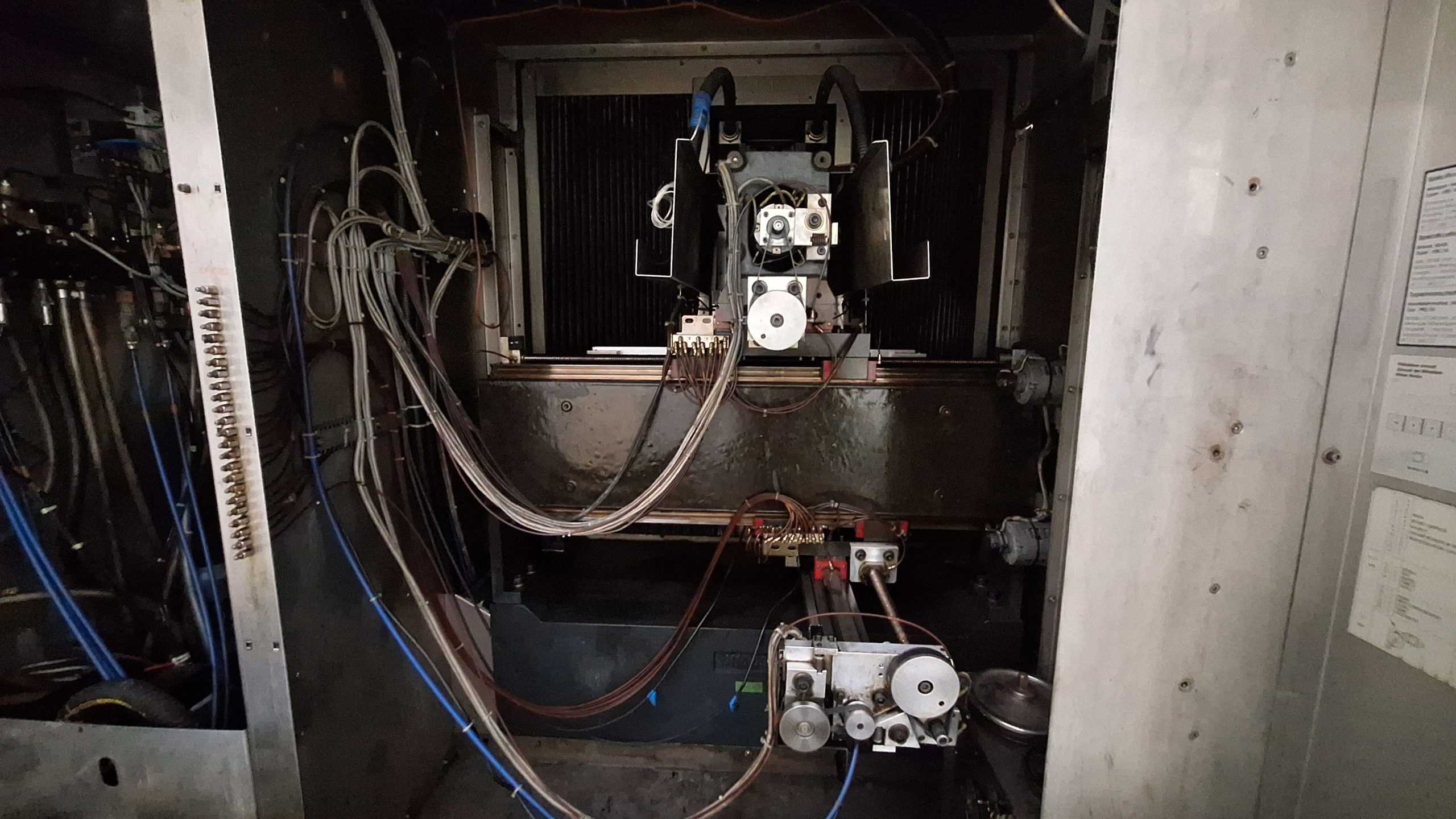

Alimentação automática de fio e reenfiamento automático (dependendo da versão)
🛠️ Performance e componentes
-
Velocidade do fio ajustável até ~15 m/min
-
Tensão mecânica ajustável até ~30 N
-
Resolução de medição típica: ~0,5 µm

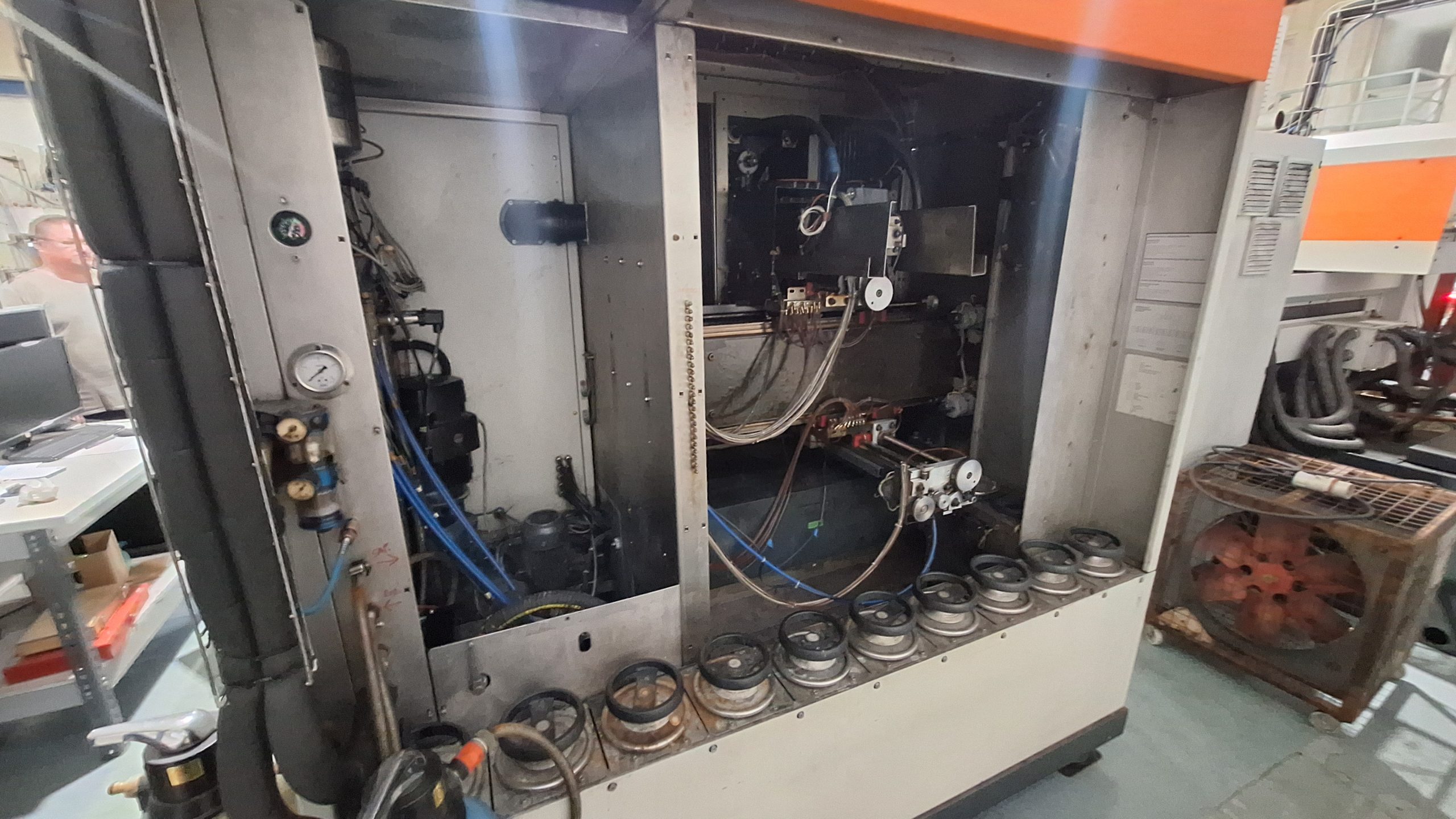

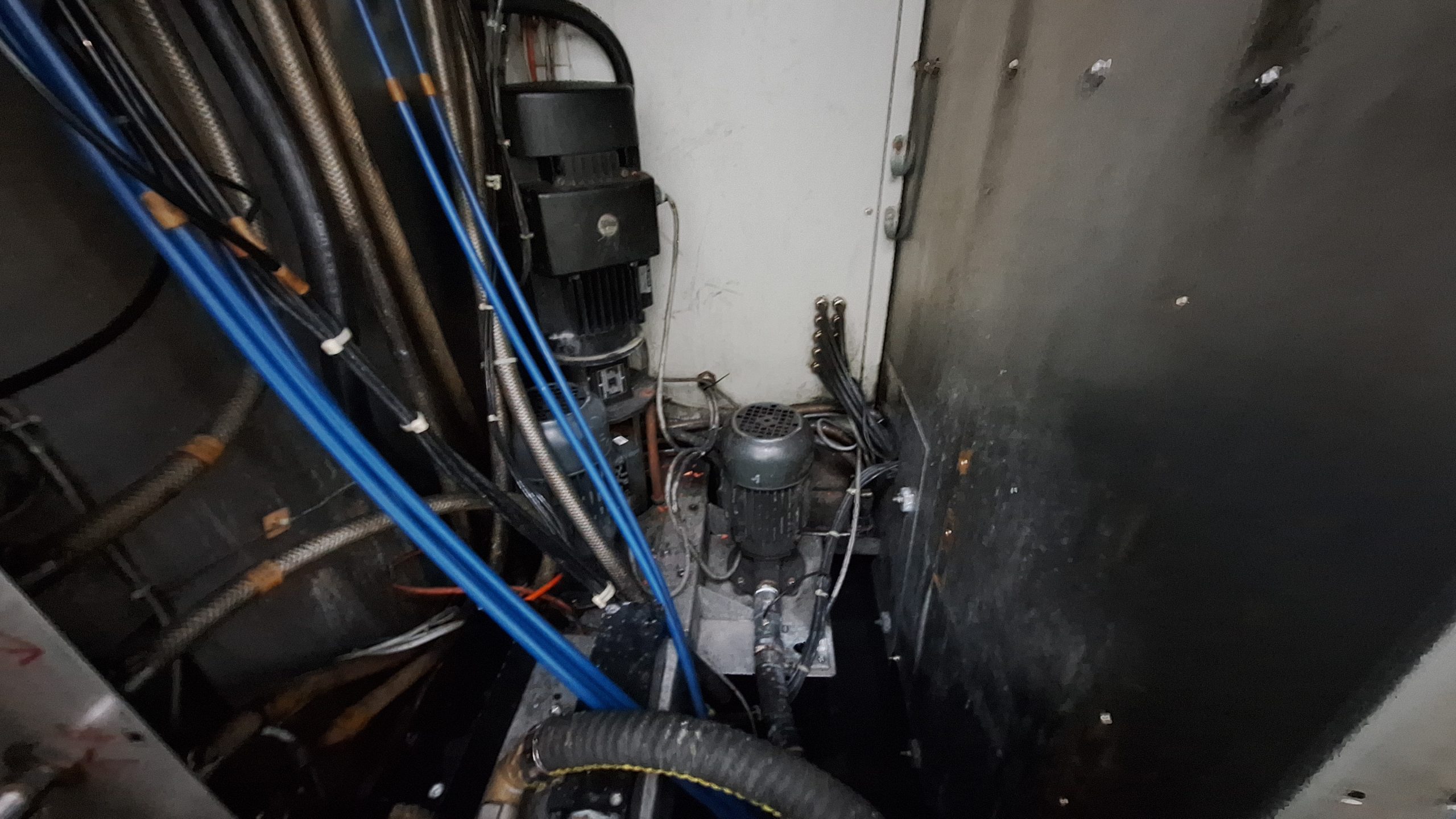

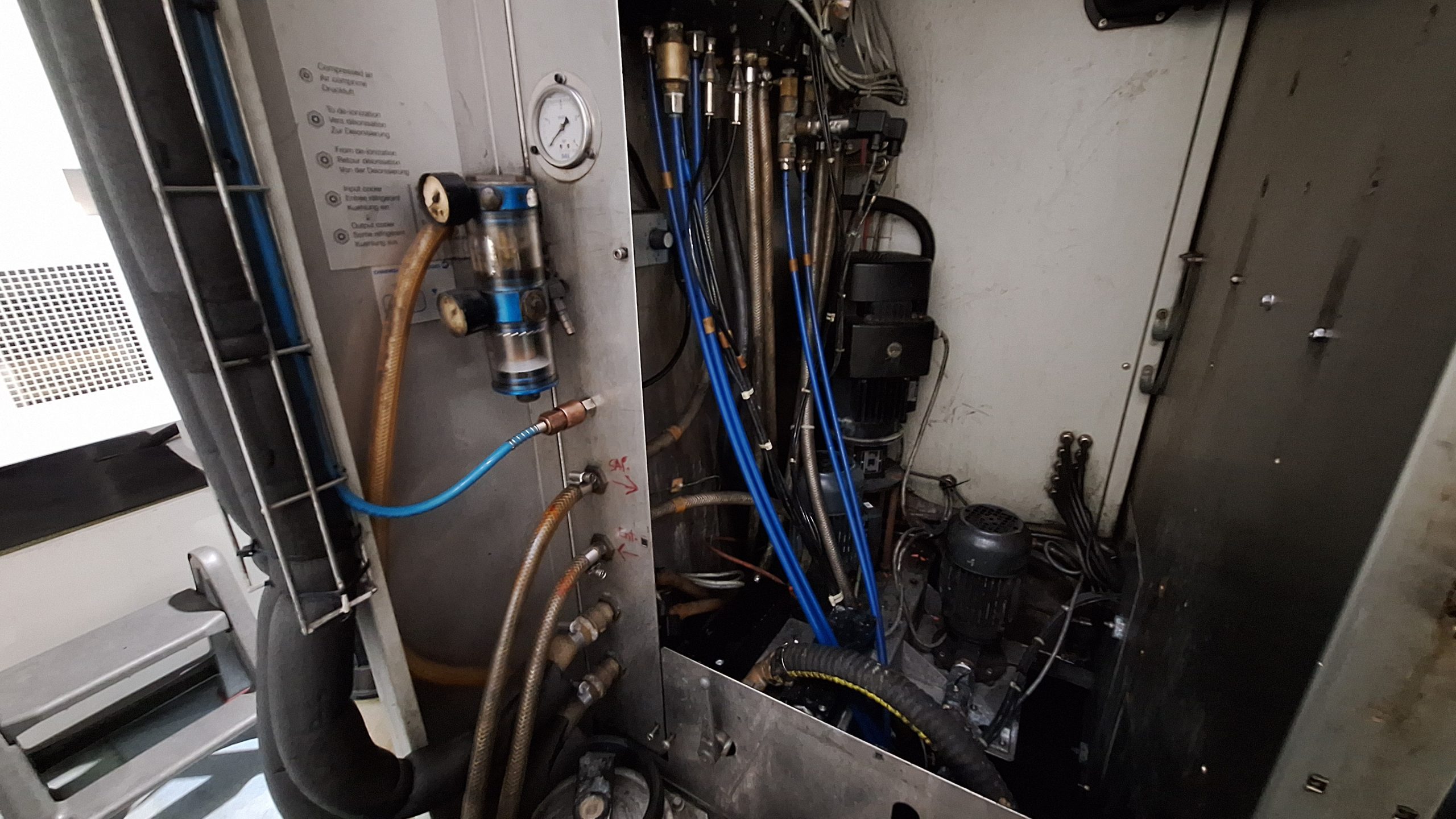

🛁 Sistema dielétrico e filtragem
-
Capacidade do tanque dielétrico: ~450 L
-
Sistema de filtragem interno (ex.: 10 estágios)
-
Flushing (pressão de lavagem) de 0 – 11,5 bar (em algumas unidades)

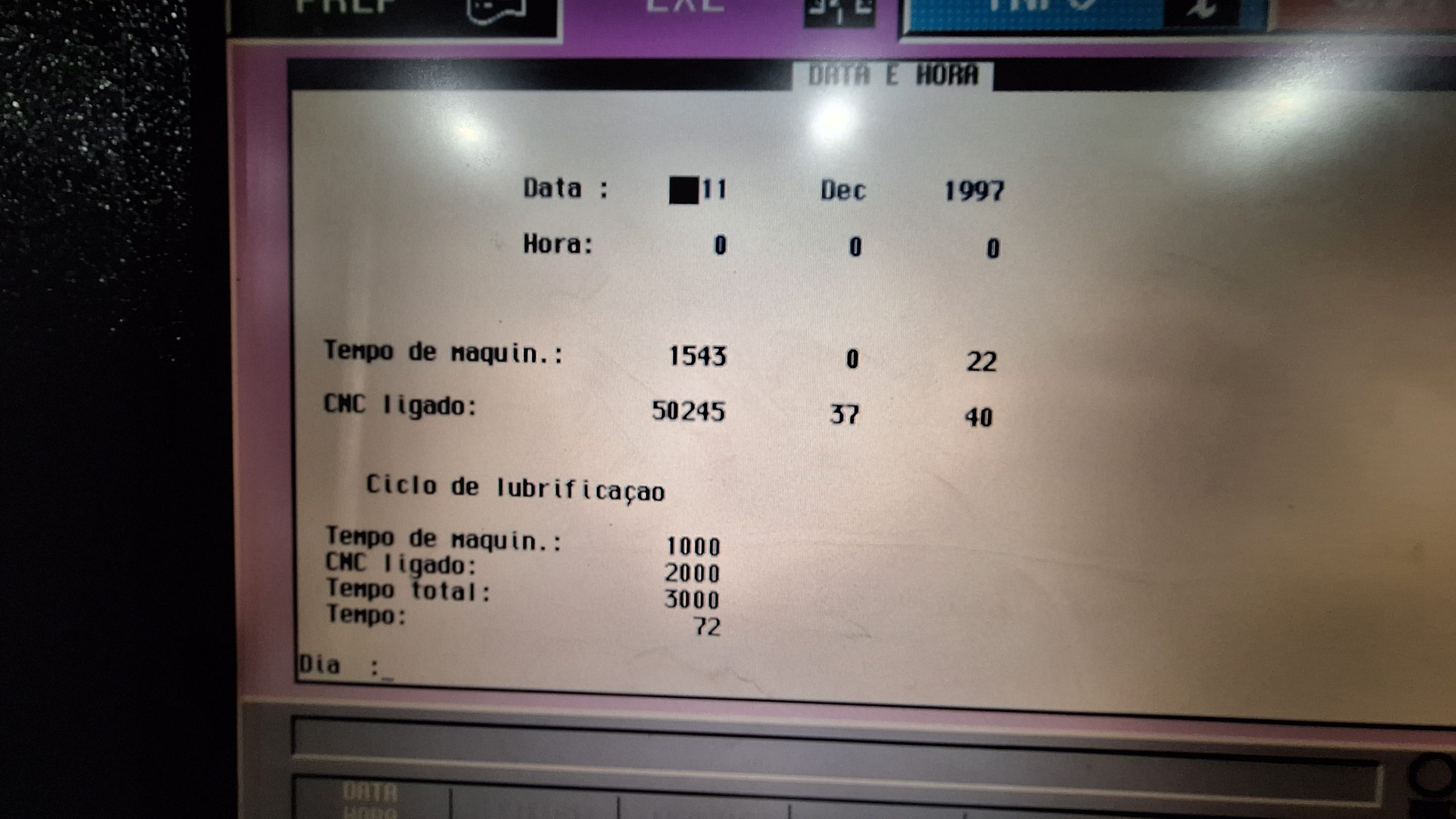

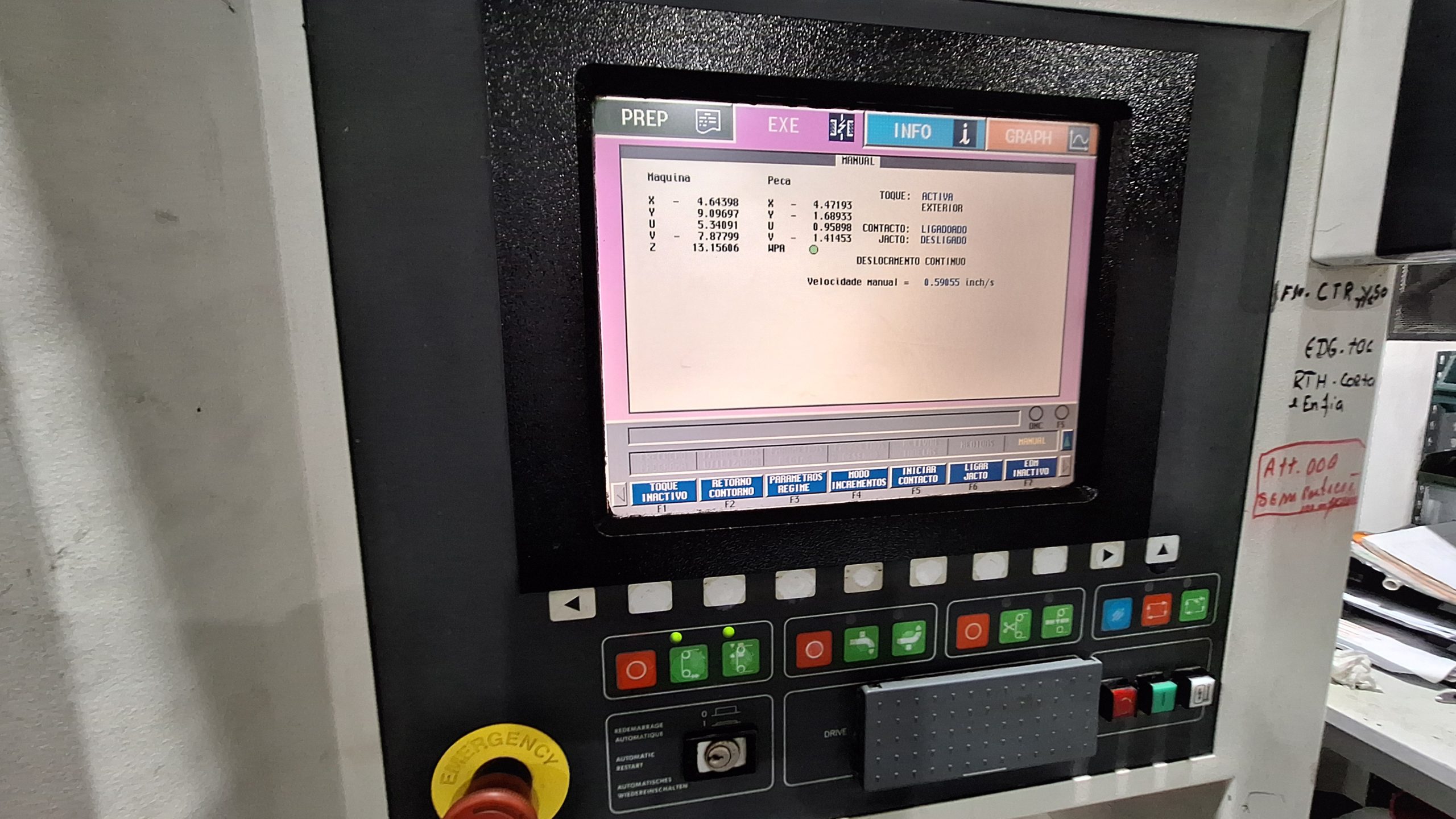

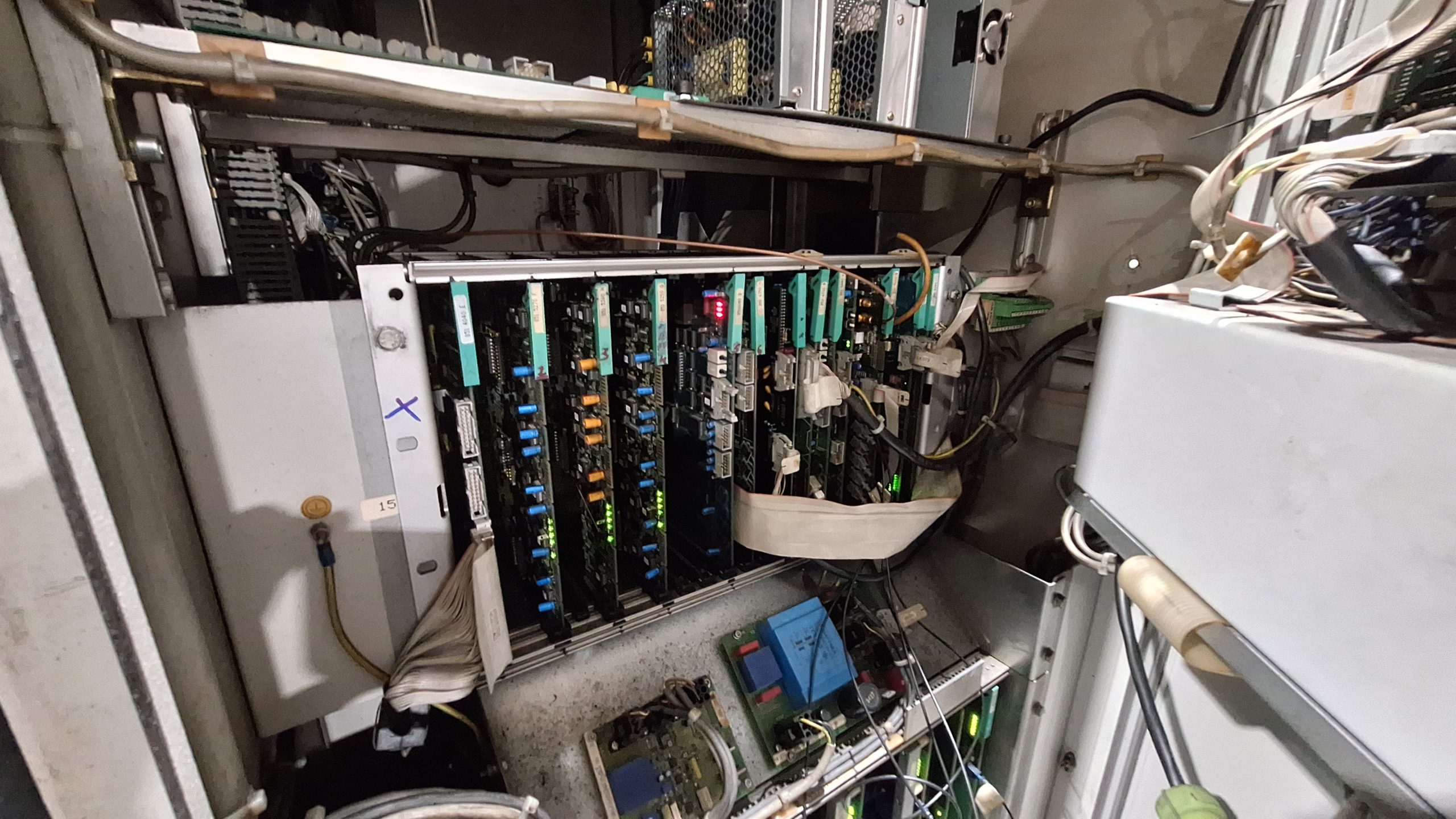

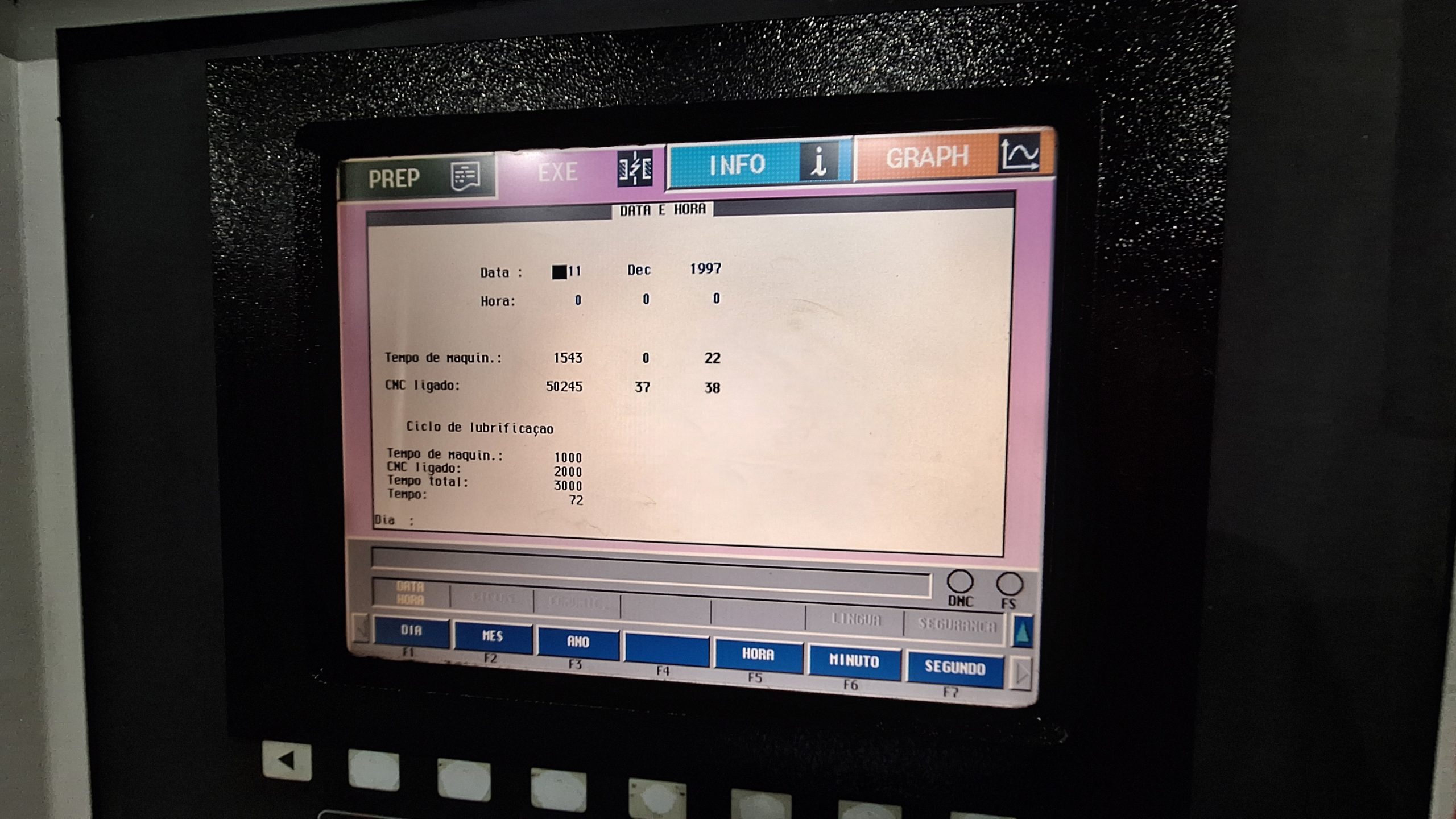

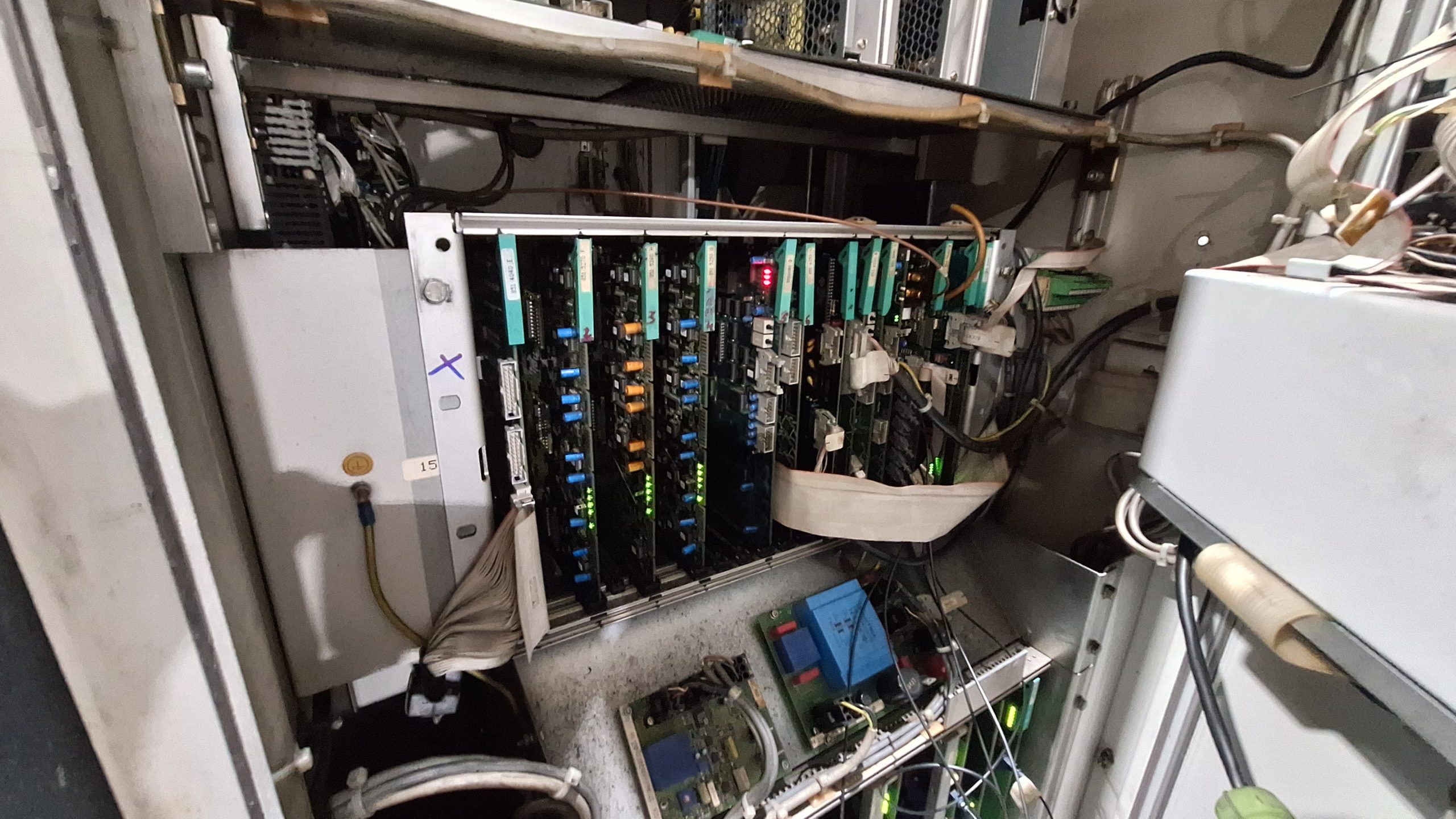

📊 Sistema de comando e controlo
-

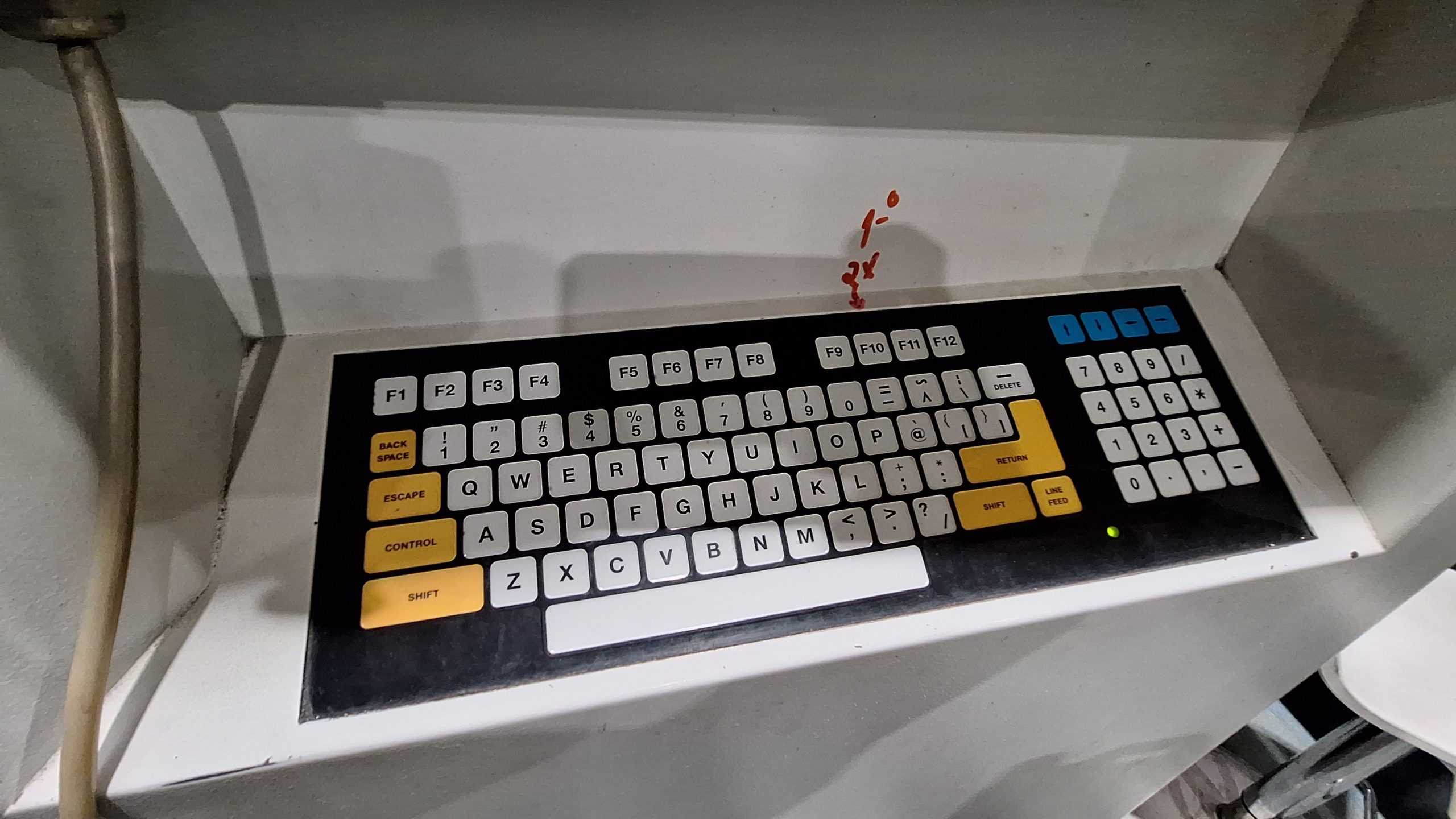

Painel de controlo CNC (pode incluir monitor gráfico, botões, teclado e pendente)
-
Muitas unidades usam controladores próprios Charmilles/Agie e permitem programação avançada de trajetórias.

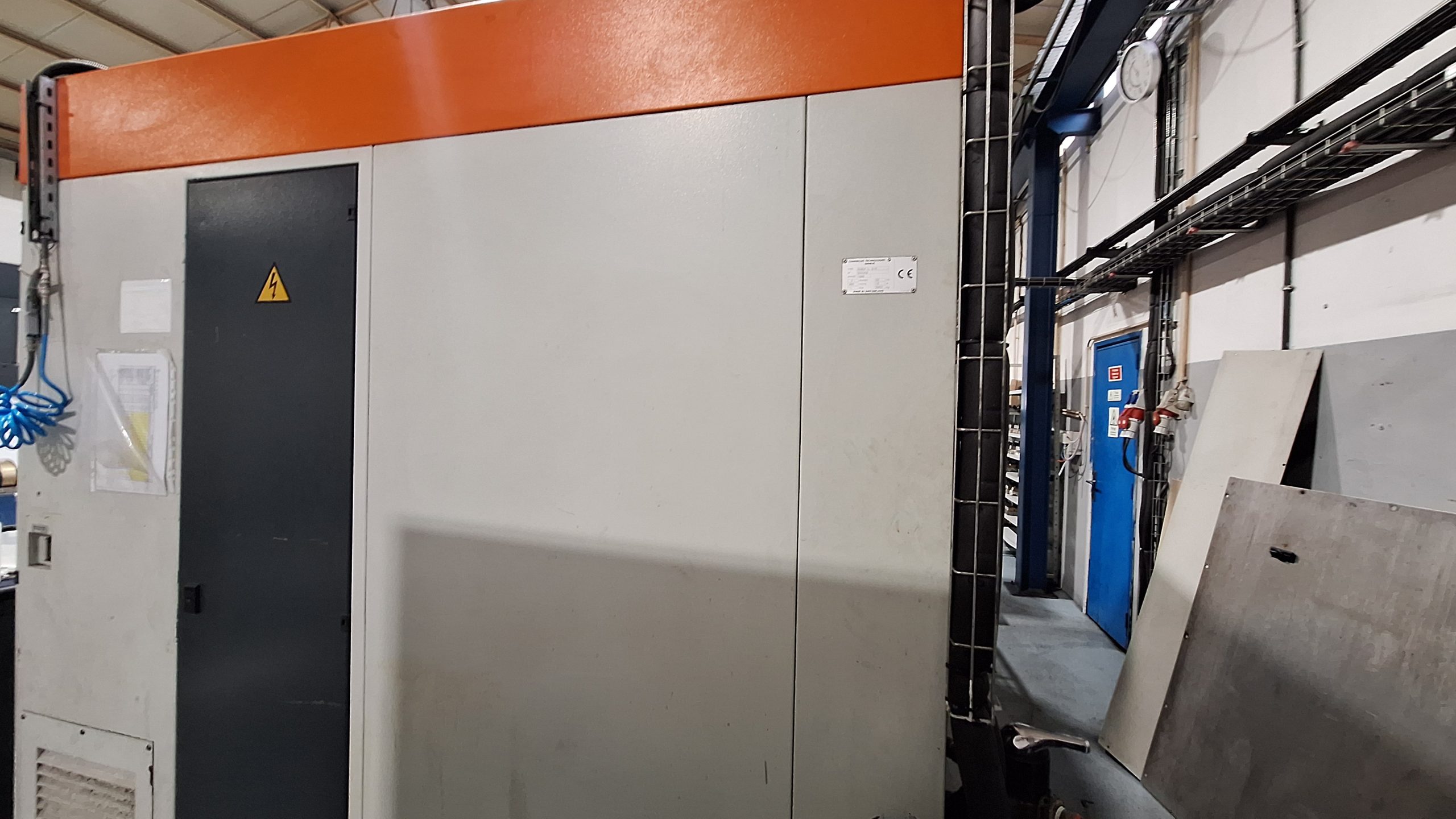

📦 Dimensões da máquina
-
Dimensões externas aproximadamente 2100 × 2100 × 2230 mm
-
Peso da máquina ~3500 – 3800 kg (varia por equipamento e opcionais)

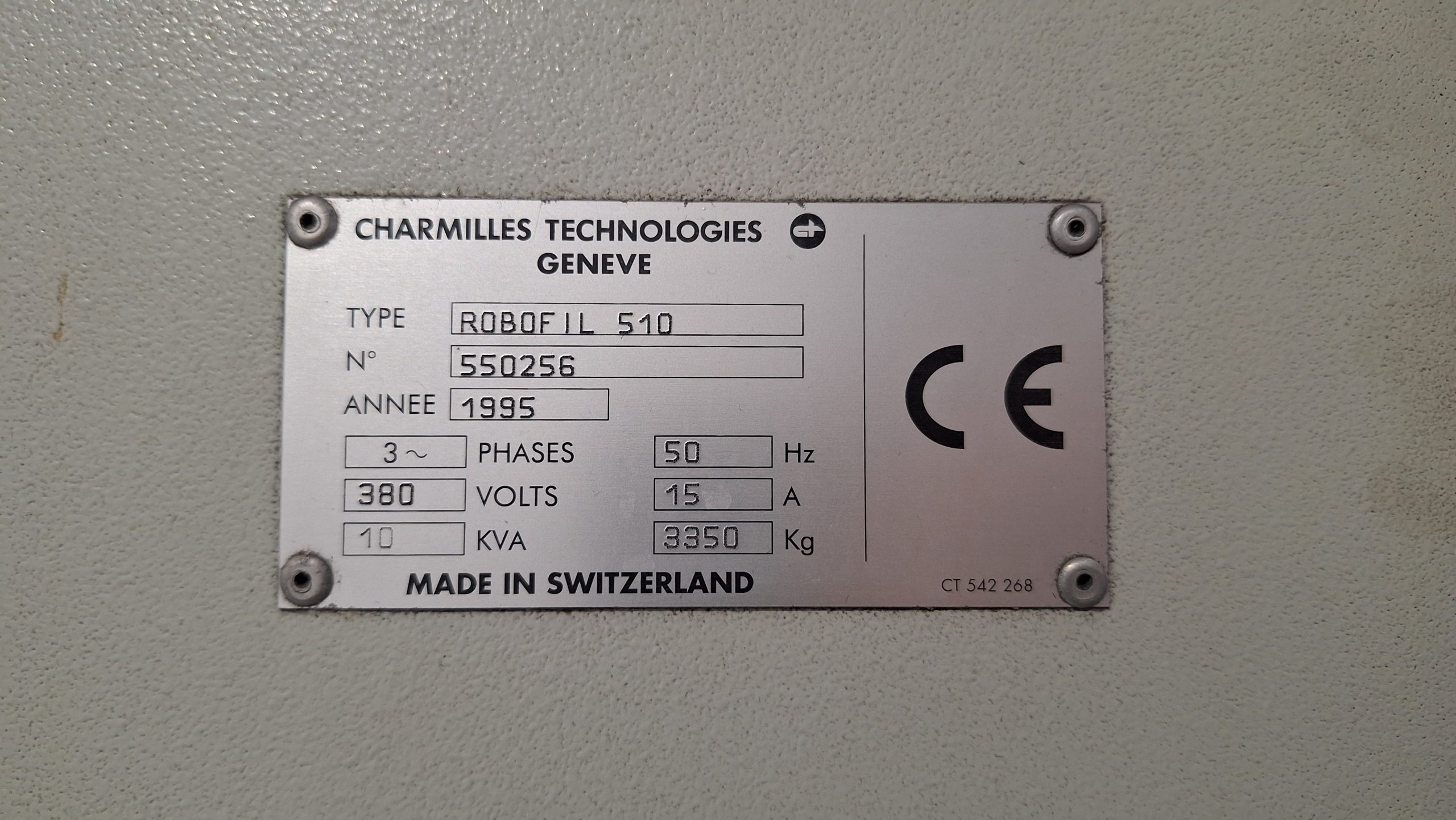

🔌 Energia e ambiente
-
Alimentação típica trifásica 380 – 400 V, ~10 kVA
-
Frequência de trabalho: 50 Hz
