Descrição
Um suporte de aço é sempre usado em conjunto com o corpo correspondente de um sistema de suporte de aço de troca rápida. A versão plana do suporte de aço é destinada a aços rotativos com haste retangular. Para aproveitar o sistema, a ferramenta de giro é presa no suporte de aço e alinhada à altura desejada. Após a reinserção do suporte de aço, a ferramenta de torneamento utilizada retorna imediatamente à altura previamente definida. Consequentemente, elimina o alinhamento demorado da ferramenta de giro no centro do fuso.
Dados técnicos
| Rodar diâmetro: | 150 a 300 mm |
| Altura de aço de giro de tensão: | 8 a 20 mm |
| Suporte de material de ferramenta de aço: | C45 |
| superfície: | polido |
| Suporte de aço da dureza: | 40 HRC |
| repetibilidade: | 0,01 mm |

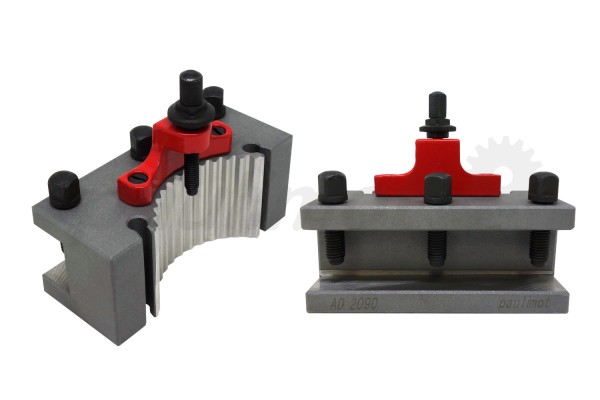

descriçãoConosco, você recebe suportes de troca rápida em todos os tamanhos comuns e para diferentes aplicações. O suporte de aço AD 2090 para o sistema “Multifix” é adequado para o corpo principal de tamanho A. A versão plana do suporte é adequada para ferramentas de torno com haste retangular.
Para o tamanho A, os aços rotativos com uma altura máxima de 20 mm podem ser usados. Sobre os parafusos de fixação acima do aço de giro é fixado. Em seguida, a ferramenta de tornear pode ser ajustada para a altura desejada através do parafuso de ajuste recartilhado. Isso elimina o alinhamento irritante em aplicativos futuros.
A designação do suporte de aço (AD 2090) consiste no tamanho do sistema (A), o tipo de suporte (D = adequado para tornear aços), bem como a altura máxima do torneamento (20 mm) e o comprimento do suporte (90 mm).
Inclui
- 1 x suporte de aço plano para o sistema “Multifix”, tamanho A
Peso bruto: 0,9 kg
